Το σύστημα SPIDI της Slavonia (Βιέννη) πίσω από κάθε υλικό πρόσοψης: ινοτσιμεντοσανίδες, HPL, κεραμικά, φυσική πέτρα, μεταλλικές κασέτες και φωτοβολταϊκά πάνελ.
The SPIDI system by Slavonia (Vienna) behind every facade material: fibre cement, HPL, ceramics, natural stone, metal cassettes and photovoltaic modules.

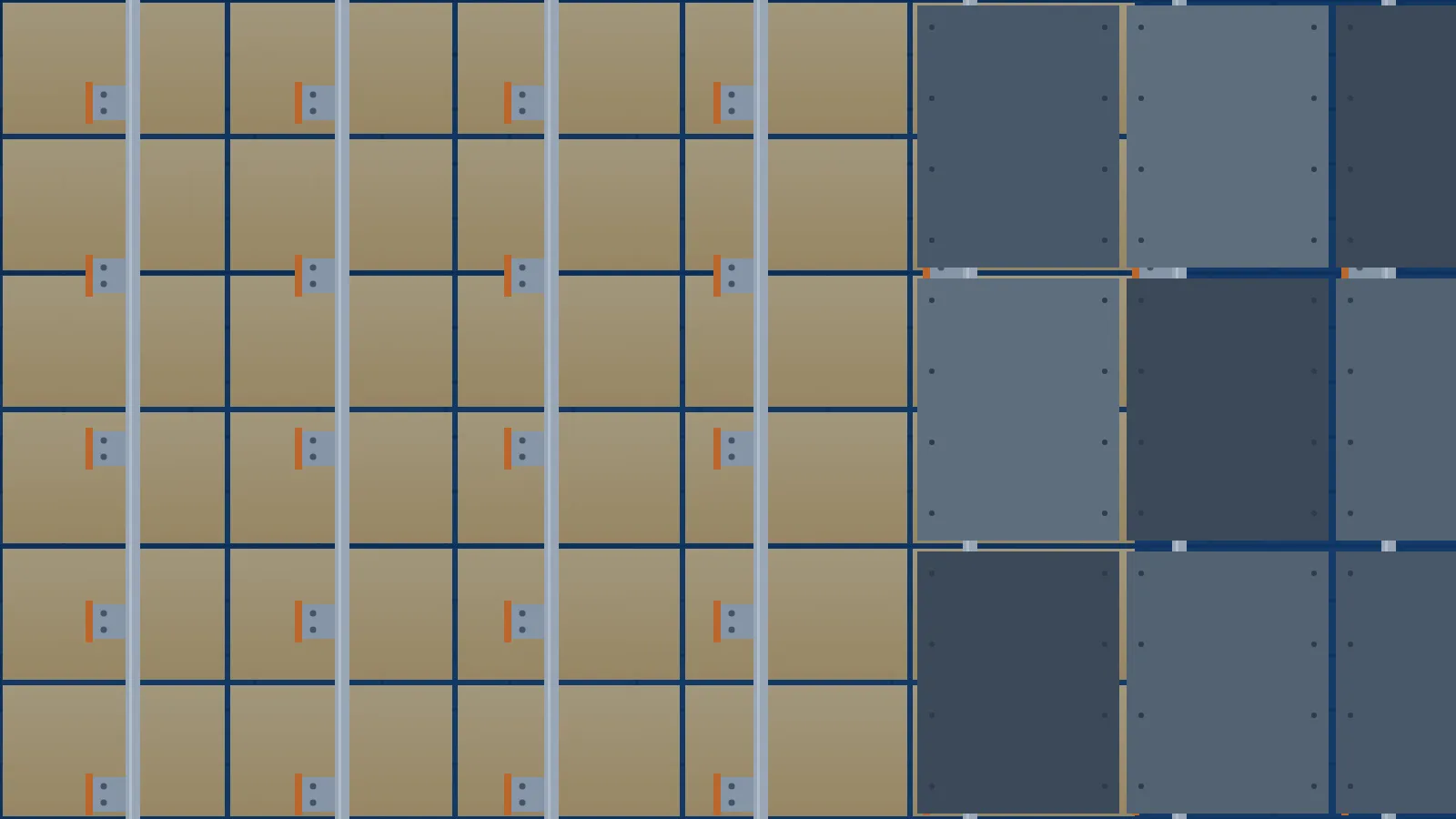

Η υποκατασκευή παραλαμβάνει το βάρος της επένδυσης και τον άνεμο, κινείται με τη ζέστη και το κρύο και δημιουργεί το διάκενο αερισμού που προστατεύει τη μόνωση. Αν δεν είναι σωστή, καμία πλάκα δεν σώζει την πρόσοψη.
The substructure carries the cladding weight and the wind, moves with heat and cold and creates the ventilated cavity that protects the insulation. If it is wrong, no panel can save the facade.
Η Buildcore προτείνει και διαθέτει στην Ελλάδα το σύστημα SPIDI της Slavonia Baubedarf. Η Slavonia ιδρύθηκε στη Βιέννη το 1893, αναπτύσσει το SPIDI εδώ και 45 χρόνια και έχει υλοποιήσει περισσότερα από 4,5 εκατομμύρια m² προσόψεων.
Buildcore proposes and supplies in Greece the SPIDI system by Slavonia Baubedarf. Slavonia was founded in Vienna in 1893, has developed SPIDI for 45 years and has delivered more than 4.5 million m² of facades.
Υποκατασκευή που προτείνει η Sfibral Substructure recommended by SfibralΟ ίδιος βραχίονας SPIDI max μπαίνει σε οριζόντια και κατακόρυφη διάταξη προφίλ και λειτουργεί ως σταθερό ή ολισθαίνον σημείο. Λιγότεροι κωδικοί στο εργοτάξιο, λιγότερα λάθη.
The same SPIDI max bracket works in horizontal and vertical profile layouts and as a fixed or sliding point. Fewer product codes on site, fewer mistakes.
Κάθε βραχίονας έρχεται με προσυναρμολογημένο Thermostop 6 mm. Η θερμοδιακοπή δεν είναι ξεχωριστό εξάρτημα που μπορεί να ξεχαστεί στην τοποθέτηση.
Every bracket comes with a pre-fitted 6 mm Thermostop. The thermal break is not a separate part that can be forgotten during installation.
Αλουμίνιο για τις περισσότερες εφαρμογές, χάλυβας με καθοδική βαφή KTL για μακροχρόνια προστασία, ανοξείδωτος A2 ή A4 για παραθαλάσσια κτίρια και βιομηχανικές ζώνες.
Aluminium for most applications, steel with KTL cathodic coating for long-lasting protection, stainless A2 or A4 for coastal buildings and industrial zones.
Βραχίονες από 40 έως 900 mm, και μεγαλύτερα μήκη κατόπιν αιτήματος. Καλύπτουν από λεπτή μόνωση έως πολύ παχιές θερμομονώσεις και ακανόνιστους τοίχους σε ανακαινίσεις.
Brackets from 40 to 900 mm, with longer lengths on request. They cover thin insulation up to very thick insulation and uneven walls in renovations.
Περισσότερα από 20 τυποποιημένα συστήματα: πριτσίνια, ξύλινα καδρόνια, σφιγκτήρες για κεραμικά, ράγα για terracotta, κόλληση, ανάρτηση κασετών και φωτοβολταϊκά πάνελ.
More than 20 standard systems: rivets, timber battens, clamps for ceramics, slip rail for terracotta, adhesive fixing, cassette hanging and photovoltaic modules.
ETA (Ευρωπαϊκή Τεχνική Αξιολόγηση) για τον βραχίονα SPIDI max, EN 1090, πιστοποίηση Passive House για τους ανοξείδωτους βραχίονες και EPD από το 2025.
ETA (European Technical Assessment) for the SPIDI max bracket, EN 1090, Passive House certification for the stainless brackets and an EPD since 2025.
Οι απώλειες από κάθε βραχίονα υπολογίζονται τρισδιάστατα κατά EN ISO 10211, ώστε ο μελετητής να ελέγχει τον συντελεστή U με πραγματικά στοιχεία και όχι με παραδοχές.
Losses from each bracket are calculated in 3D to EN ISO 10211, so the designer checks the U-value with real data rather than assumptions.
Με το SPIDI app και τη φόρμα έργου, η προδιαγραφή υποκατασκευής και η προσφορά ετοιμάζονται απευθείας από τα σχέδια, χωρίς κύκλους αλληλογραφίας.
With the SPIDI app and the project form, the substructure specification and offer are prepared directly from the drawings, without rounds of correspondence.

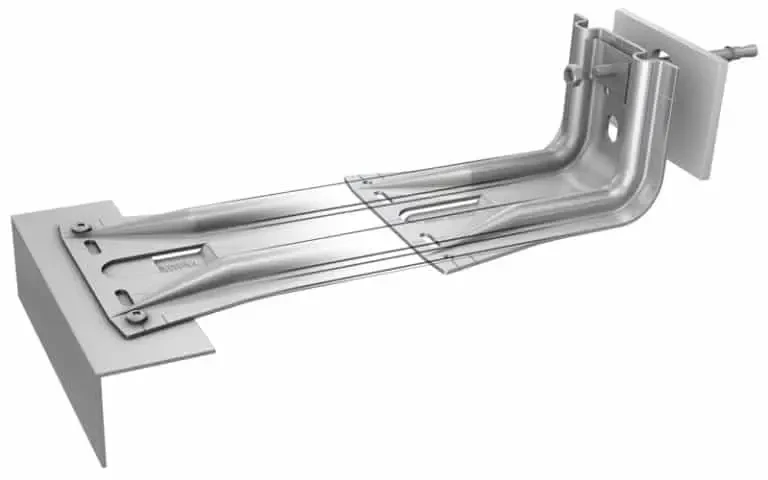

Ο κατοχυρωμένος βραχίονας τοίχου SPIDI max είναι η βάση όλων των συστημάτων. Τα προφίλ στηρίζονται χωρίς εργαλεία με ελατήριο σύσφιξης για την προσυναρμολόγηση, ρυθμίζονται και μετά σταθεροποιούνται.
The patented SPIDI max wall bracket is the base of every system. Profiles are held tool-free by a clamping spring for pre-assembly, adjusted and then secured.
| Υλικό βραχίονα | Χαρακτηριστικά | Πού ταιριάζει |
|---|---|---|
| Αλουμίνιο | Ελαφρύ, υψηλής αντοχής, χωρίς επικάλυψη | Οι περισσότερες συνηθισμένες εφαρμογές |
| Χάλυβας με KTL | Καθοδική βαφή εμβάπτισης για μακροχρόνια αντιδιαβρωτική προστασία | Έργα όπου μετράει το κόστος χωρίς έκπτωση στη διάρκεια |
| Ανοξείδωτος A2, A4 | Χωρίς επικάλυψη, για τις πιο απαιτητικές συνθήκες διάβρωσης, πιστοποίηση Passive House | Παραθαλάσσια κτίρια, βιομηχανικές ζώνες, κτίρια χαμηλής ενέργειας |
| Bracket material | Characteristics | Where it fits |
|---|---|---|
| Aluminium | Lightweight, high strength, uncoated | Most standard applications |
| Steel with KTL | Cathodic dip coating for long-lasting corrosion protection | Projects where cost matters without compromising service life |
| Stainless A2, A4 | Uncoated, for the most demanding corrosion conditions, Passive House certified | Coastal buildings, industrial zones, low-energy buildings |
Από 40 έως 900 mm, με μεγαλύτερα μήκη κατόπιν αιτήματος. Οριζόντια ή κατακόρυφη τοποθέτηση.
From 40 to 900 mm, with longer lengths on request. Horizontal or vertical installation.
Thermostop 6 mm προσυναρμολογημένο σε κάθε βραχίονα, για μειωμένη θερμογέφυρα στο σημείο αγκύρωσης.
6 mm Thermostop pre-fitted to every bracket, to reduce the thermal bridge at the anchor point.
Ο ίδιος βραχίονας λειτουργεί και ως τα δύο, ώστε τα προφίλ να διαστέλλονται ελεύθερα το καλοκαίρι χωρίς να καταπονούν τον τοίχο ή την πλάκα.
The same bracket works as both, so profiles expand freely in summer without stressing the wall or the panel.
Το σταθερό σημείο παραλαμβάνει το ίδιο βάρος της επένδυσης. Όλα τα υπόλοιπα σημεία του προφίλ είναι ολισθαίνοντα και παραλαμβάνουν μόνο τον άνεμο.
The fixed point carries the dead load of the cladding. All other points on the profile are sliding points and carry wind load only.
Τα προφίλ δεν ενώνονται άκαμπτα μεταξύ τους. Ο αρμός αφήνει χώρο για τη θερμική διαστολή, που στο ελληνικό καλοκαίρι είναι σημαντική σε σκουρόχρωμες προσόψεις.
Profiles are not rigidly joined to each other. The joint leaves room for thermal expansion, which is significant on dark facades in the Greek summer.
Σκυρόδεμα, τούβλο με διάκενα, κυψελωτό σκυρόδεμα ή χάλυβας θέλουν διαφορετικό βύσμα. Όταν ο τοίχος δεν είναι γνωστός, γίνεται δοκιμή εξόλκευσης στο εργοτάξιο.
Concrete, hollow brick, aerated concrete or steel each need a different anchor. When the wall is unknown, an on-site pull-out test is carried out.
Η θερμομόνωση στερεώνεται ανάμεσα στους βραχίονες και προστατεύεται με αδιάβροχη, διαπνέουσα μεμβράνη ανέμου, πριν τοποθετηθεί η πλάκα.
Insulation is fixed between the brackets and protected by a waterproof, breathable wind barrier membrane before the panel goes on.
Κάθε σύστημα SPIDI έχει κωδικό, λεπτομέρειες CAD σε DWG και DXF και τυποποιημένη λογική στρώσεων. Ο μελετητής διαλέγει υλικό επένδυσης και τρόπο στερέωσης, και η υποκατασκευή προκύπτει από εκεί.
Every SPIDI system has a code, CAD details in DWG and DXF and a standard layer logic. The designer chooses the cladding material and fixing method, and the substructure follows.
| Σύστημα | Στερέωση | Υλικά επένδυσης |
|---|---|---|
| SMB-GN1 | Πριτσίνια, μονή στρώση | Ινοτσιμεντοσανίδες, HPL, GRC, σύνθετα αλουμινίου, φύλλα αλουμινίου και χάλυβα, πλάκες φέρουσες σοβά |
| SMB-GN2 | Πριτσίνια, διπλή στρώση με μεμβράνη ανέμου | Όπως το SMB-GN1 |
| SMB-GNS2 | Πριτσίνια, οριζόντιες ταβλάδες | Ινοτσιμεντοσανίδες, GRC, HPL |
| SMB-GSH1 | Ξύλινα καδρόνια σε μεταλλικούς βραχίονες | Ινοτσιμεντοσανίδες, GRC, HPL, πλάκες φέρουσες σοβά |
| SMB-BZ | Ανάρτηση με μπουλόνι, προφίλ T, Y ή U | Σύνθετα αλουμινίου, κασέτες αλουμινίου και χάλυβα |
| SMB-GK1 | Ανοξείδωτοι σφιγκτήρες | Πορσελανάτα, κεραμικά |
| SMB-TW | Πριτσίνια ή βίδες | Τραπεζοειδή και κυματοειδή φύλλα αλουμινίου και χάλυβα |
| System | Fixing | Cladding materials |
|---|---|---|
| SMB-GN1 | Rivets, single layer | Fibre cement, HPL, GRC, aluminium composite, aluminium and steel sheet, render carrier boards |
| SMB-GN2 | Rivets, double layer with wind barrier membrane | As SMB-GN1 |
| SMB-GNS2 | Rivets, horizontal clapboards | Fibre cement, GRC, HPL |
| SMB-GSH1 | Timber battens on metal brackets | Fibre cement, GRC, HPL, render carrier boards |
| SMB-BZ | Bolt hanger, T, Y or U profile | Aluminium composite, aluminium and steel cassettes |
| SMB-GK1 | Stainless clamps | Porcelain stoneware, ceramics |
| SMB-TW | Rivets or screws | Trapezoidal and corrugated aluminium and steel sheet |
| Σύστημα | Στερέωση | Υλικά επένδυσης |
|---|---|---|
| VMB-AFS1 | Ανάρτηση, διπλή στρώση | Ινοτσιμεντοσανίδες, πορσελανάτα, GRC, HPL, κεραμικά, φυσική πέτρα, ύαλος ασφαλείας |
| SPIDI versa | Ράγα ανάρτησης με άγκιστρα για αγκύρια υποκοπής ή τυφλούς συνδέσμους | Πλάκες με αόρατη μηχανική στερέωση |
| VMB-GK1 | Ανοξείδωτοι σφιγκτήρες | Πορσελανάτα, φυσική πέτρα |
| VMB-GK2 | Ράγα ολίσθησης | Terracotta, τούβλο |
| VGB-1, VGB-2 | Κόλληση, μονή ή διπλή στρώση | Σύνθετα αλουμινίου, ινοτσιμεντοσανίδες, GRC, HPL, κεραμικά, φυσική πέτρα |
| VMB-EHS1 | Ανάρτηση, διπλή στρώση | Σύνθετα πάνελ ξύλου |
| VMB-BZ, VMB-SZ20 | Ανάρτηση κασετών | Σύνθετα αλουμινίου, κασέτες αλουμινίου και χάλυβα |
| VMB-S1, VMB-S2 | Πριτσίνια ή βίδες | Siding αλουμινίου και χάλυβα |
| System | Fixing | Cladding materials |
|---|---|---|
| VMB-AFS1 | Hanger system, double layer | Fibre cement, porcelain stoneware, GRC, HPL, ceramics, natural stone, laminated glass |
| SPIDI versa | Hanger rail with hangers for undercut anchors or blind fasteners | Panels with concealed mechanical fixing |
| VMB-GK1 | Stainless clamps | Porcelain stoneware, natural stone |
| VMB-GK2 | Slip rail | Terracotta, brick |
| VGB-1, VGB-2 | Adhesive, single or double layer | Aluminium composite, fibre cement, GRC, HPL, ceramics, natural stone |
| VMB-EHS1 | Hanger system, double layer | Composite wood panels |
| VMB-BZ, VMB-SZ20 | Cassette hanging | Aluminium composite, aluminium and steel cassettes |
| VMB-S1, VMB-S2 | Rivets or screws | Aluminium and steel siding |
Η πρόσοψη μπορεί να παράγει ενέργεια. Με τα συστήματα SPIDI για φωτοβολταϊκά, τα πάνελ γίνονται η επένδυση του κτιρίου, πάνω στην ίδια υποκατασκευή με θερμοδιακοπή και διάκενο αερισμού.
A facade can generate energy. With the SPIDI photovoltaic systems the modules become the building's cladding, on the same substructure with thermal break and ventilated cavity.
| Σύστημα | Στερέωση | Φωτοβολταϊκά πάνελ |
|---|---|---|
| SMB-PV1 | Σφιγκτήρες, μονή στρώση | Τυπικά πάνελ |
| VMB-PV1 | Ανάρτηση, διπλή στρώση | Πάνελ με πλαίσιο |
| VMB-PV2 | Ανάρτηση, διπλή στρώση | Πάνελ γυαλί-γυαλί |
| System | Fixing | PV modules |
|---|---|---|
| SMB-PV1 | Clamps, single layer | Standard modules |
| VMB-PV1 | Hanger, double layer | Framed modules |
| VMB-PV2 | Hanger, double layer | Glass-glass modules |
Η Buildcore διαθέτει την υποκατασκευή. Τα φωτοβολταϊκά πάνελ επιλέγονται ανά έργο από τον μελετητή.
Buildcore supplies the substructure. The PV modules are selected per project by the designer.
Απεικονίσεις συστημάτων: Slavonia Baubedarf GmbH.
System illustrations: Slavonia Baubedarf GmbH.
Για τις ινοτσιμεντοσανίδες πρόσοψης Nature και Spectrum, η Sfibral προτείνει υποκατασκευή SPIDI με πριτσίνια SFS ή MBE, που περιλαμβάνονται στον τιμοκατάλογο της Sfibral. Η εγγύηση 10 ετών των πλακών ισχύει με τοποθέτηση σύμφωνα με το εγχειρίδιο πρόσοψης.
For Nature and Spectrum fibre cement facade panels, Sfibral recommends a SPIDI substructure with SFS or MBE rivets, which are included in the Sfibral price list. The 10-year panel warranty applies with installation according to the facade manual.
Ο μελετητής παίρνει από τη Buildcore πλάκα, υποκατασκευή, στερεώσεις, λεπτομέρειες και στατικά ως ένα σύστημα, με έναν υπεύθυνο για όλη την πρόσοψη.
The designer receives panel, substructure, fixings, details and structural data from Buildcore as one system, with one point of responsibility for the whole facade.
Υπολογισμοί φορτίων ανέμου και στατικοί έλεγχοι της υποκατασκευής ανά έργο, ως στοιχεία για τη μελέτη που υπογράφει ο μηχανικός του έργου.
Wind load calculations and structural checks of the substructure per project, as input for the design signed by the project engineer.
Τρισδιάστατοι υπολογισμοί σημειακών απωλειών κατά EN ISO 10211 και γραμμικών κατά EN ISO 6946, για έλεγχο του συντελεστή U.
3D point-loss calculations to EN ISO 10211 and linear losses to EN ISO 6946, to check the U-value.
Λεπτομέρειες CAD ανά σύστημα, σχέδια συναρμολόγησης και κείμενα για τεύχη δημοπράτησης.
CAD details per system, assembly drawings and texts for tender documents.
Εκπαίδευση συνεργείων, οδηγίες στο εργοτάξιο και δοκιμές εξόλκευσης βυσμάτων όταν ο τοίχος δεν είναι γνωστός.
Crew training, on-site instruction and anchor pull-out tests when the wall type is unknown.
Το SPIDI είναι σύστημα υποκατασκευής αεριζόμενης πρόσοψης της Slavonia Baubedarf (Βιέννη). Βασίζεται στον κατοχυρωμένο βραχίονα SPIDI max με προσυναρμολογημένη θερμοδιακοπή 6 mm, σε αλουμίνιο, χάλυβα KTL ή ανοξείδωτο A2/A4, και περιλαμβάνει συστήματα ορατής και αόρατης στερέωσης για ινοτσιμεντοσανίδες, HPL, κεραμικά, φυσική πέτρα, κασέτες αλουμινίου και φωτοβολταϊκά πάνελ.
SPIDI is a ventilated facade substructure system by Slavonia Baubedarf (Vienna). It is based on the patented SPIDI max bracket with a pre-fitted 6 mm thermal break, in aluminium, KTL steel or stainless A2/A4, and includes visible and concealed fixing systems for fibre cement, HPL, ceramics, natural stone, aluminium cassettes and photovoltaic modules.
Η Buildcore προτείνει και διαθέτει στην Ελλάδα το σύστημα υποκατασκευής SPIDI της Slavonia, μαζί με τις ινοτσιμεντοσανίδες πρόσοψης Sfibral, των οποίων είναι επίσημος αντιπρόσωπος. Συντονίζει την προδιαγραφή, τους υπολογισμούς ανά έργο και την προμήθεια.
Buildcore proposes and supplies in Greece the SPIDI substructure system by Slavonia, together with Sfibral fibre cement facade panels, for which it is the official representative. It coordinates specification, per-project calculations and supply.
Ο βραχίονας SPIDI max διατίθεται από 40 έως 900 mm, και σε μεγαλύτερα μήκη κατόπιν αιτήματος. Τοποθετείται σε οριζόντια ή κατακόρυφη διάταξη και λειτουργεί ως σταθερό ή ολισθαίνον σημείο.
The SPIDI max bracket is available from 40 to 900 mm, with longer lengths on request. It installs in horizontal or vertical layouts and works as a fixed or sliding point.
Κοντά στη θάλασσα και σε βιομηχανικές ζώνες προτείνεται ανοξείδωτος βραχίονας A2 ή A4, ανάλογα με την κατηγορία διάβρωσης της περιοχής. Ο βραχίονας SPIDI max διατίθεται σε ανοξείδωτο, αλουμίνιο και χάλυβα KTL, ώστε το υλικό να επιλέγεται ανά έργο.
Near the sea and in industrial zones a stainless A2 or A4 bracket is recommended, depending on the site's corrosivity category. The SPIDI max bracket comes in stainless, aluminium and KTL steel, so the material is chosen per project.
Ναι. Τα συστήματα SPIDI SMB-PV1, VMB-PV1 και VMB-PV2 στηρίζουν τυπικά πάνελ, πάνελ με πλαίσιο και πάνελ γυαλί-γυαλί ως επένδυση πρόσοψης, με σφιγκτήρες ή ανάρτηση. Η Buildcore διαθέτει την υποκατασκευή και τα πάνελ επιλέγονται ανά έργο.
Yes. SPIDI systems SMB-PV1, VMB-PV1 and VMB-PV2 carry standard, framed and glass-glass modules as facade cladding, with clamps or hangers. Buildcore supplies the substructure and the modules are selected per project.
Τη στατική μελέτη την εκπονεί και την υπογράφει ο μηχανικός του έργου. Για το SPIDI, η Slavonia δίνει υπολογισμούς φορτίων ανέμου, στατικούς ελέγχους και υπολογισμούς θερμογεφυρών ανά έργο, καθώς και την εφαρμογή SPIDI app για υπολογισμούς κατά Ευρωκώδικα. Η Buildcore συντονίζει αυτή την υποστήριξη.
The structural design is prepared and signed by the project engineer. For SPIDI, Slavonia provides wind load calculations, structural checks and thermal bridge calculations per project, as well as the SPIDI app for Eurocode calculations. Buildcore coordinates this support.
Στείλτε μας όψεις, τομές και το υλικό επένδυσης. Ετοιμάζουμε προδιαγραφή υποκατασκευής, αποστάσεις στερέωσης και προσφορά.
Send us elevations, sections and the cladding material. We prepare the substructure specification, fixing distances and an offer.
